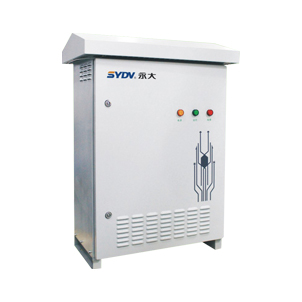

YD系列LVR(Low Voltage Regulator)是针对农网等供电半径长、负荷变化大而造成的供电末端电压低的现场而开发的产品。

●采用换向继电器，可实现8档升压，8档降压
●输出每档切换为5Vrms，切换过程，电网不中断，不突变
●采用晶闸管过零切换，配合继电器旁路，换档快，损耗低，寿命长，输出无冲击
●输入电压低至150Vrms（输出183Vrms），仍可按额定容量工作
●调压、旁路可手动切换，旁路容量为额定值的2倍
●带输出过载保护，变压器过温保护，输出短路保护（内部断路器）
●设备自带温控风扇，环境温度较低时自然冷却，以便节能，高温时自动进行强迫风冷
●设备调压效率高，不调压时自动处于旁路模式，以便节能
●自带电容无功补偿（可选），根据负载情况，自动实现过零投切，并有电容组的过流保护
●最低维持电压为90Vrms，低于维持电压后停止输出
●带维修旁路（可选）
●带内部变压器过流保护，内部出现短路等故障时，可保障设备处于安全状态
●采用DSP进行智能控制，保护，实时故障诊断
●自带LCD,可查看故障记录，设置参数等
●自带WIFI模块，方便维护、设置
●可扩展485模块、GPRS模块

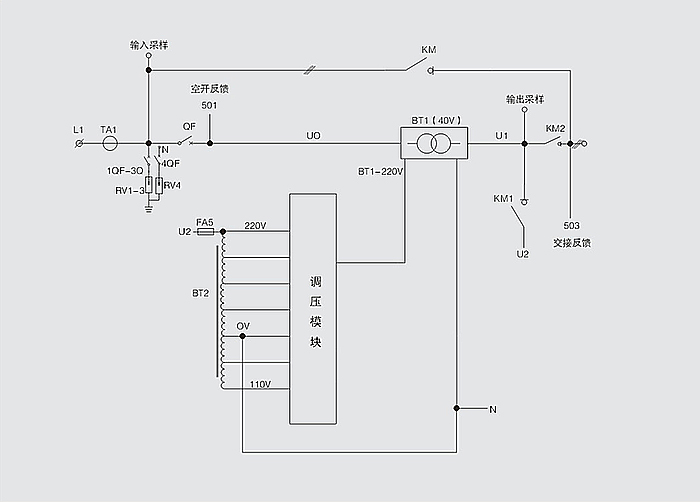

YD LVR设备相线串接在低压末端线路中，实时检测设备的输入电压Ui（即线路抬升前电压）与输出电压Uo。当输入电压Ui过低时，电压补偿模块根据实际输入电压的数值投入相应的抬升电压，使输出电压Uo满足负载正常工作，从而给用电端合格的电压，解决低电压的问题。

LVR产品参数表

项目			数据
输入电压范围			-160V~+250V
输出容量(kVA）			10kVA，20kVA（推荐使用），30kVA
供电电源频率			50Hz±5%
供电电源相数			单相或三相
额定输出电压			双相调压，220/230±50%，220/230±3%，可通过面板设置
电压调节档位			升压8档，降压8档，每档5V
调压精度			220/230±3%
响应时间			≤60s
保护方式			过流保护	LVR自动模式时输出电流超过过流设置点时，会自动切换到旁路状态，小于过流点5min后切回自动状态，此过程不会断电
			温度保护	LVR变压器工作温度超过温度设置点时，会自动切换到旁路状态，温度低于阀值后切回自动状态，此过程不会断电
			瞬时过压保护	采用避雷器，实现雷电过电压和操作过电压保护
			短路保护	CT检测输出电流，发生过流或短路后自动切换到旁路状态，电流超过一定值，输入断路器会断开防止机柜损坏
运行模式			自动调压运行模式+旁路运行模式+无功补偿（选配）
控制方式			跟踪输出电压，动态调节补偿电压，自动运行
监控方式			自带LCD，标配WIFI
通讯接口方式			GPRS公网无线通信（选配）
环境温度			-25℃~+50℃，24小时最大温差<35℃
海拔高度			≤2000m
防护等级			IP43
外壳材质			户外壳体，表面静电喷塑处理
冷却方式			自然冷却+温度自控强迫风冷
安装方式			户外（杆上支架安装、挂壁支架安装、平台落地安装）

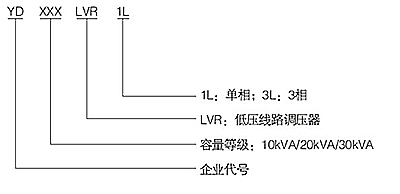

□产品选型

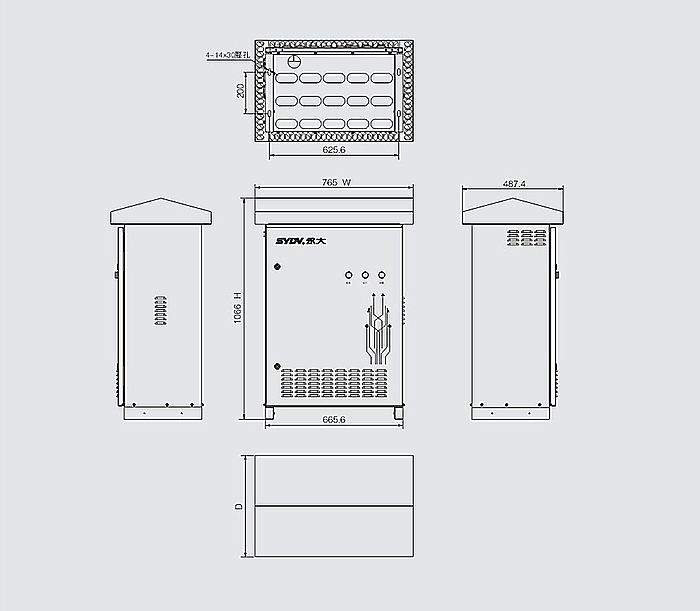

产品型号	容量（kVA）	产品尺寸（mm×mm×mm）	产品重量
YD 010/020/030 LVR 1L	010/020/030	765×487×1065	100/120/150
YD 030/060/090 LVR 3L	030/060/090	1000×500×1200	150/180/210
